Peripheral Integrated Circuits
Application Circuits:

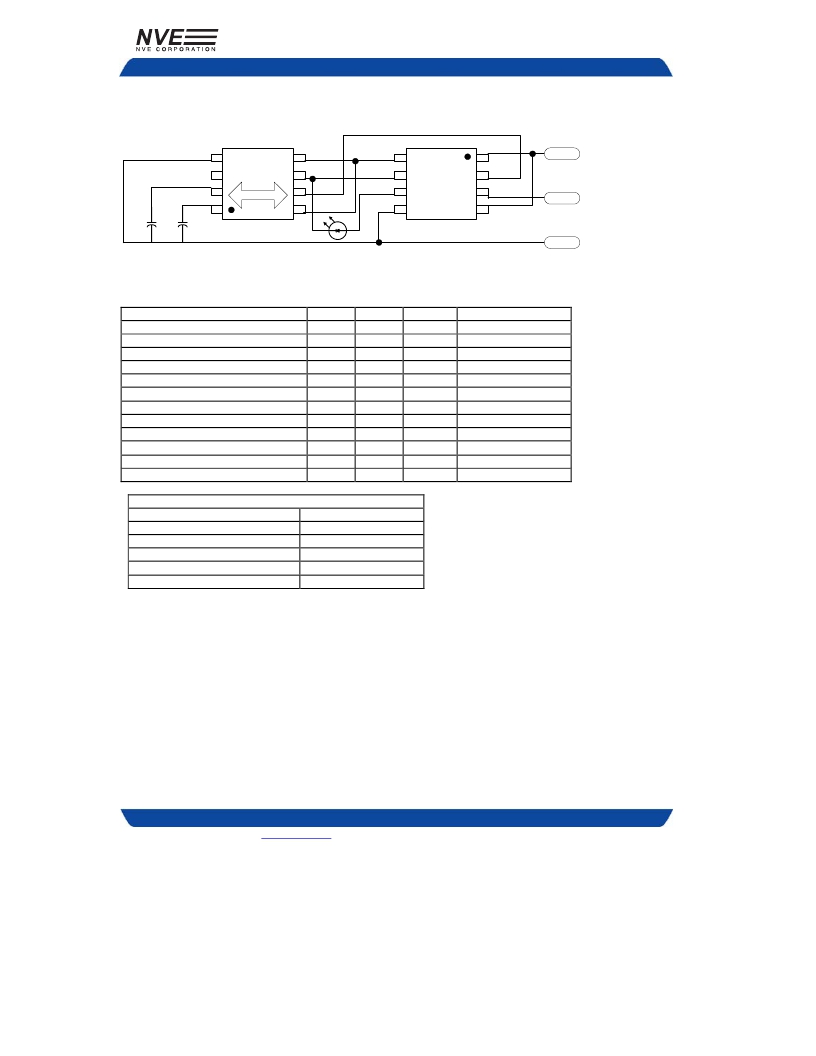

DB001-00 in Current Sourcing Output Configuration:
Ground
Vreg
Vreg
VCC
VCC
Source
AD9xx-xx
Sink
In
ISC
Cap
Cap2
Cross Axis
ShortL
VCC
LED
Ground
Source
Out
Sink Out
Out
t 1 Cap
t 2 Cap
Ground
Note:
For current-sinking applications, connect “Source Out” to Ground; use “Sink Out” pin as output.
Electrical characteristics (-40°C to +125°C, unless otherwise noted)
Parameter Min Typ Max
Units
Input Voltage
4.5 30
V
Vreg Voltage 3.0 3.3 3.6
Vreg Output Current 10
Switched Output Current 200
Capacitive Load 100
Off State Output Leakage Current 300
Bias Current (output off) 1.0
LED Drive Current 3
Thermal Shutdown Temperature 200
Sinking Input Current Required 100
Output Transistor Saturation Voltage 0.5 1.1 1.5
Output Short Circuit Current 0.5 0.84 1.0
V
mA
mA
nF
μ A
mA
mA
°C
μ A
V
A
Absolute maximum ratings*
Parameter Limit
Input Voltage 36 V
Reverse Battery Protection -36 V
Output Current 250 mA
Junction Temperature Range, T J -40 ° C to +170°C
Storage Temperature Range -65 °C to +170°C
Notes :
*Stresses beyond those listed under “Absolute
maximum ratings” may cause permanent
damage to the device. These are stress ratings
only and functional operation of the device at
these or any other conditions beyond those
indicated under “Electrical characteristics” is
not implied.
1.
2.
This part has reverse battery protection to - 36V
Due to package size, MSOP8 package contains 3-letter code to designate part type.
- 64 -
www.nve.com phone: 952-829-9217 fax: 952-829-9189
